JUKI对应LED 800～1210长基板解决方案
JUKI对应LED 800～1210长基板解决方案

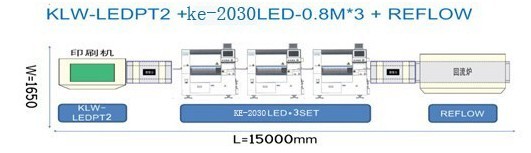

方案一：3台LED贴片机 联机(KLW-LEDPT2 + KE-2030LED-0.8M*3 + REFLOW)如图：
方案特点：
1）处理PCB板的范围宽，PCB的尺寸50～1210mm，最大基板1210×360mm
2）产能高，理论速度达到57900cph，实际产能49500cph，可以适应多品种，
通过3台KE-2030 LED-0.8M联机工作，能够生产最大尺寸 1210*360mm
基板，并实现每小时 57900cph高速贴装。
LED贴产品生产线搭配方案
第一步组装：精巧柔性1.2M LED表面贴片装系统
1.2M全自动印刷机（科隆威FLW）+0.8-1.2M LED贴片机（KE-2030LED）
LED特大型全自动印刷机或半自动印刷机：FLW-LEDPT2
规格：
钢网尺寸：min.L700xW500mm/MAX.L1500XW500mm
PCB尺寸：min.L80x80mm,Max.L1300xW300mm
机器 精度：1.5CPK/正负0.025mm
CYCLE TIME:<10SEC(不含印刷、清洁时间）
支撑方式：磁性托架、顶针
PCB固定：侧面夹紧、Z向夹紧、真空吸板
最大PCB重量：12KG
