产品简述：
本产品由深圳市金狮王科技有限公司专业提供，方案主要介绍主通过强大的MyCode软件和MyCode 炉温测试仪的强大功能。
适用对象：
本仪器使用的领域范围：本仪器适用于广泛用于涂装，热处理，陶瓷，钢铁，钎焊，SMT等行业与工艺。
功能概述：
功能1：功能最强
功能2：精度最高
功能3：稳定性最好
----
主要功能界面：

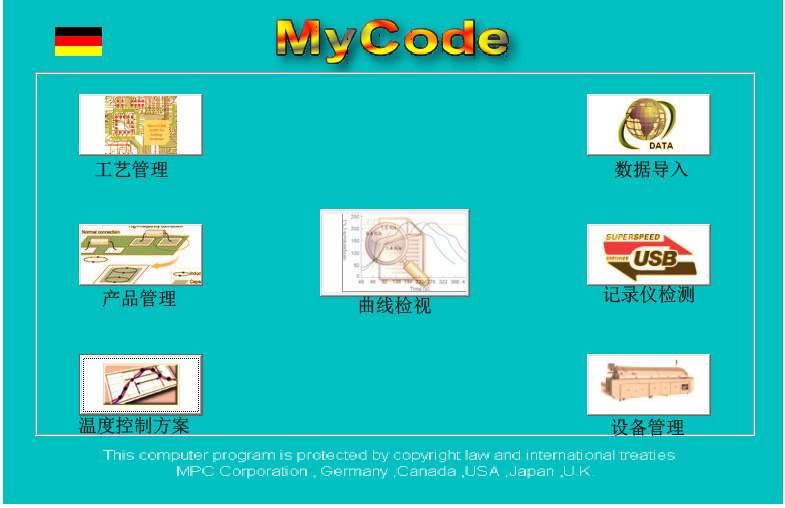

MyCode整个软件系统由七大模块组成：易学易用，效率高，完全依据中国人使用习惯，人性化设计理念，大大提升操作效率。如（a-1）
体积小、存储容量大（250,000数据点），采用FLASH存储芯片，任何意外均不会丢失数据如图（a-2）
专为钢铁、陶瓷、食品加工、汽车喷涂、炉窑等行业定制的【温度控制方案】提供更适合优化曲线如图（a-3）
两个重点: 【最大温差】和【时间补偿】
【最大温差】:对于电子、汽车喷涂、钢铁、冶金、炉窑等行业的一个很重要的生产环节就是热处理，
温度高低，持续时间的长短及温度均匀性都对产品的质量产生直接的影响。如果PCB和工件的受热温度不均
匀，有高有低将会导致焊点冷焊，过热，工件变形，固化不量，淬火硬度不够等严重问题。
如何切实有效，方便快捷地计算出全时间段内的温差曲线和最大温差值，就显得非常必要。
【时间补偿】:通常对于隧道炉如SMT 回流焊，波峰焊，涂装线等，由于PCB 或工件有一定的尺寸，
导致测温点进入炉内的时间不一致，出现了时间差. 怎样对时间进行有效的补偿，使您看到一幅有效的温度
温度曲线图，进行各种有价值的分析。同样很重要！如图（a-4）
l 钢铁、陶瓷、食品加工、汽车喷涂、炉窑等行业
针对钢铁、陶瓷、食品加工、汽车喷涂、炉窑等行业对温度均匀性，准确性和持续时间的进行验证，制
定精准的【温度控制方案】，使【输出报告】更具针对性，以满足不同行业的需要。如图（a-5）
综合上述可以得出工作原理：MyCode温度跟踪仪借热电偶测温和隔热箱保护，在高温高压和复杂的气氛的黑箱中，伴随工件一起经历整个热过程，完成数据采集和存储的温度测量记录仪器。它可以直接测试出工件本体和炉体空间的真实温度，与计算机连接，并采用专业的温度曲线分析软件，可以得到工作“真实”的热处理工艺参数，同时对改进炉体温度分布提供方案。
产品优势
MyCode炉温测仪测试精度高，软件易学易用，有了它可即时调节炉温正常化，减少能耗，有着可靠性、精度高和性价比高的特点，产品的技术创新，不仅起着测量作用，更重要是设置工艺的参数的参照标准，在购买中先考虑的是精度，其次是产品的可持续性。如产品优势如下：
产品优点：
l 操作简单方便，所有数据均采用数据库管理，可使用向导快速导入工艺制程分析；
l 功耗低，采用锂电池供电，连续使用长达120小时以上，快速充电10分钟即可使用；
l 精确计算由于热点耦在测温板位置的不同,而引起的进炉时间差,并自动进行补偿
l 多层隔热保护，采用不锈钢精制而成，可应对最严酷的无铅制程和承受苛刻的工业环境；
l 效率高，连续存储温度数据20组，同时下载至计算机分组分析处理
l 记录仪一旦移出回流炉/波峰炉,将自动终止采样,不需人为干预；
l 电脑USB 接口进行通信/充电 ,无需充电器；
l 硬件设计全部采用先进的CMOS低压芯片(3.3DVC),确保整个系统极其稳定,可靠和采样温度的精准；
l 软件操作配备中简、中繁、英文、韩文、日文等语言版本；
l 高温保护，仪器内部温度超出70℃自动关闭测试功能，超出80℃自动关闭电源；
l 智能化控制，任何情况均有指示灯提示（电量过低、充电状态、数据下载、数据清除、
存储器溢满、高温警告、仪器重置等）；
l 采样频率设置（0.01秒～60 秒）；
l 测量精度±1℃（-40℃～1370℃），采集方式为温度触发启动；
l 计算多区间温度上升时间与斜率
l 自动显示各通道峰值温度
l 自主计算大于任何多个温度点以上的保持时间
l 自动显示任何时间点的各通道温度数据
产品配置
产品技术参数：
|
型号
|
MyCode-6/8/10/12通道
|
|
温度测量范围：
|
-40~1370℃
|
|
存储器
|
250,000数据点,可连续采集20组数据
|
|
采样频率
|
0.01s～60s.
|
|
精度
|
±1℃
|
|
分辨率
|
0.1℃
|
|
工作电压
|
DC1.9V～DC4.2V
|
|
电池
|
聚合物锂电1440mAh
|
|
仪器功耗
|
≤40mAh
|
|
内部最高工作温度
|
70℃.
|
配制清单：
|
名称 Item
|
数量/ Qty
|
|
1. 仪器箱Instrument Box
|
1
|
|
2. 隔热盒Insulation heat box
|
1
|
|
3. 测温仪器Oven Tracker
|
1
|
|
4. 锂电池 lithium battery
|
1
|
|
5. 说明书 User Manual
|
1
|
|
7. 热电耦thermocouple
|
6/8/10/12
|
|
8. 数据线Data cable
|
1
|
|
9. 2.0mm内六角Screw Driver for Batt.
|
1
|
|
10. 2.5mm内六角Screw Driver for Jig
|
1
|
|
11. 轨道宽度夹具Tools for rail width adjustment
|
2
|
|
12. 高温隔热手套high-temperature oven mitts
|
1
|
|
13. 检验证书Quality certification
|
1
|
如有不清楚的地方可以查看深圳市金狮王科技有限公司官网或咨询销售代表。
主要部件如图所示：隔热盒、炉温仪、热电偶三大关键构成
涂装拓朴结构图如下：
从上述图中可看出在短时间内大大提升的工作效率和时间外，产品也得到了质量保证，有了优良的品质，性能卓越，使用周期长，测试精确，一定是您进行测温测试的好帮手！
成功案例
高端用户炉温测试曲线图炉温曲线分析界面：
隔热箱参数
例一：钢坯环加热专用隔热箱技术参数
• 隔热标准：1300度5小时；测试完后仪器表面温度36度左右。
• 隔热箱尺寸：高36MM 长76MM 宽50MM(含外框尺寸)。
• 质保时间：两年。
• 使用年限：五年以上。
• 重量：70公斤左右。
高端用户现场测试图
1、太原重工（1300度5小时）火车轮现场测试：
2、安徽天大测试现场（1100度3小时隔热箱）钢管现场测试：
3、宝钢（1150度12小时）钢管测试现场隔热箱：
售后保障体系：
声明事项：
关于高温隔热盒，根据使用的领域不同，所用的规格也不同，如有需求且根据实际情况而订制，提供相应的参数来完成。
